Smart Sensor S203A-W Vertical FOV 12°
5m
Range sensor
4s
Restart timeout
2m/s
Max target speed
12°
Vertical plane
FOV avanzato dotato di una copertura angolare verticale di 12°, ideale per ambienti industriali con spazi stretti e limitati.
Campo di rilevamento
0 - 5m
[distanza min config.: 0.2m]
Piano Orizzontale: 10-100°
Piano Verticale: 12°
FOV Asimmetrico
α: 0°-50° β: 0°-50°
α: 0°-50° β: 0°-50°

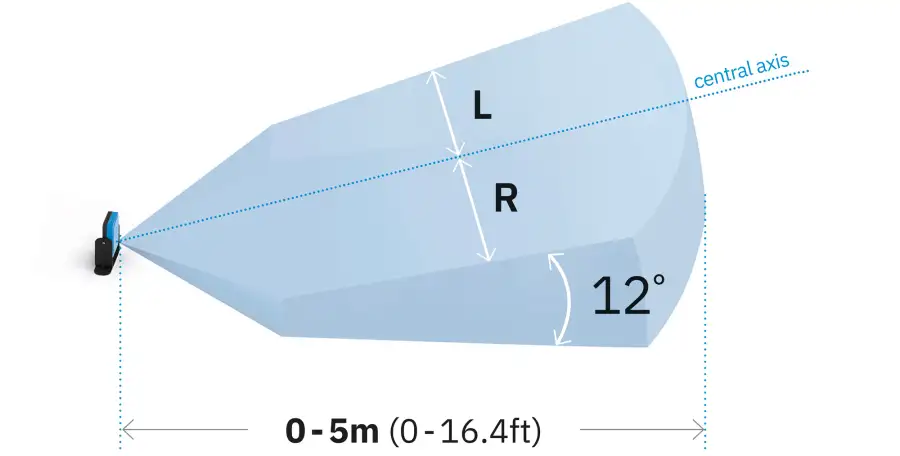

FOV Corridoio
L + R ≥ 20cm
L + R ≥ 20cm
Quattro aree di rilevamento indipendenti
Quattro aree di rilevamento indipendenti con angoli modificabili a piacere (10°-100°) e con una distanza totale massima di 5 m. L’apertura di ogni campo è regolabile dinamicamente con incrementi di 5° in un range compreso tra 10° e 100°.

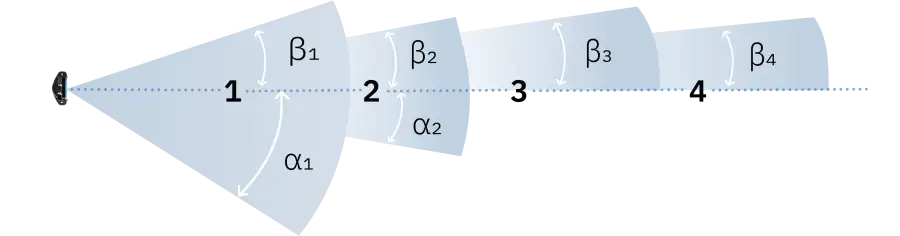

FOV Asimmetrico
α ≠ β
α ≠ β
FOV Corridoio
α = β = 50°
α = β = 50°
Scopri come configurare i nostri prodotti
Tutorial veloci per scoprire tutto.
Funzioni di sicurezza
RILEVAMENTO DELL’ACCESSO
Prima funzione di sicurezza: una barriera virtuale 3D dall’apertura configurabile che, con un massimo di quattro diversi campi di rilevamento, fornisce un segnale sicuro per il controllo della macchina.
PREVENZIONE AL RIAVVIO
Seconda funzione di sicurezza: rilevamento sicuro della presenza per impedire il riavvio della macchina quando un operatore si trova nell’area monitorata.
QUATTRO CAMPI DI RILEVAMENTO CONFIGURABILI
Ogni sensore permette di configurare fino a quattro diversi campi di rilevamento 3D, ciascuno con una propria funzione di sicurezza.
CAMPO DI RILEVAMENTO AVANZATO
Il sensore S203A-W ha un campo di rilevamento avanzato, ovvero l’utente può scegliere se utilizzare una forma simmetrica, asimmetrica (rispetto all’asse centrale del sensore) o a corridoio (con i lati tagliati dove richiesto dall’applicazione). Questa caratteristica permette di avere ancora più modularità rispetto a tutte le applicazioni industriali!
Copertura angolare verticale: 12°
Il sensore S203A-W ha una copertura angolare verticale di soli 12° (anzichè di 20° come i sensori precedenti), il che lo rende il sensore più adatto ai veicoli a guida autonoma (AGV).
RILEVAMENTO DI OGGETTI STATICI
Questa opzione permette di rilevare gli oggetti statici presenti nell'area in cui è attivata la funzione di sicurezza di prevenzione al riavvio. In questo modo viene impedito al dispositivo mobile di riavviarsi se ci sono ostacoli nell'area.
RESISTENTE AI DISTURBI AMBIENTALI
Il radar Inxpect è estremamente resistente a fumo, acqua, polvere e sfridi di lavorazione, e, allo stesso modo, è completamente immune ai disturbi ottici. Questo permette una significativa riduzione dei falsi allarmi.
TEMPO DI RIAVVIO
4s è il tempo minimo necessario per eseguire la funzione di sicurezza di prevenzione del riavvio.
Dettagli tecnici
| SMART SENSOR 200 SERIES (S203A-W) | |
| Frequenza | Banda V delle onde millimetriche: 60 GHz |
| Connettori | 2 connettori M12 a 5 pin (1 maschio e 1 femmina) |
| Resistenza di terminazione CAN bus | 120 Ω (non fornita, da installare con connettore di terminazione) |
| Alimentazione | 12 V dc ± 20%, tramite unità di controllo |
| Consumo | 2.2 W |
| Grado di protezione | IP67 |
| Temperatura d’esercizio | Da -30 a +60 °C (-22 to +140 °F) |
| Materiale | Scocca sensore: PA66 + Alluminio (retro) | Staffa: PA66 caricato fibra di vetro (GF) |

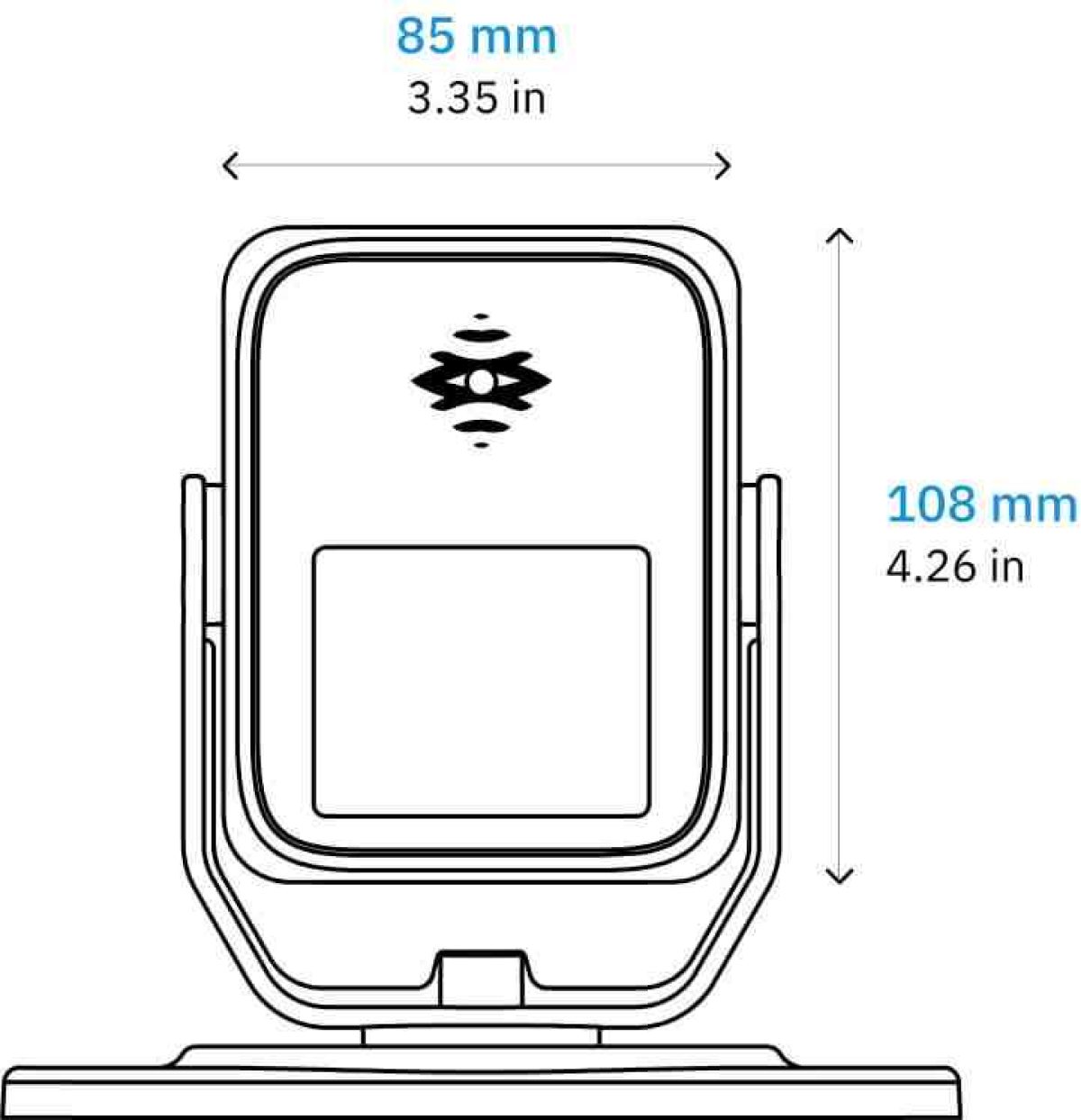

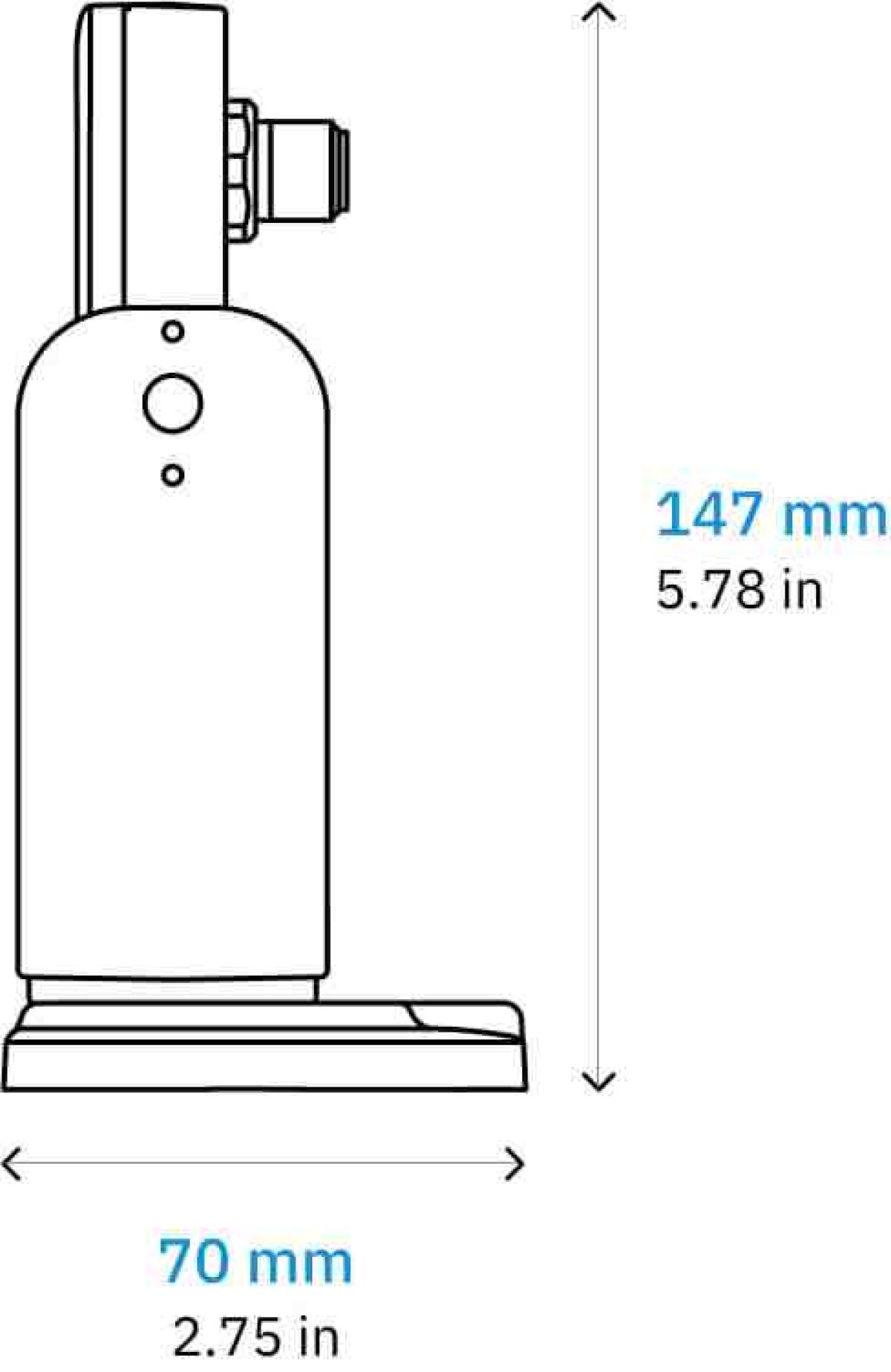

Dimensioni
