Unità di controllo C202
Senza SD
Con SD
C202 è dotato di interfacce di comunicazione USB e Ethernet,
garantendo quindi opzioni di configurazione locale e remota (MODBUS e digital I/O)
Senza SD
Con SD
![](/_nuxt/img/mainWithoutSd.603bc98.jpg)
Scopri come configurare i nostri prodotti
Tutorial veloci per scoprire tutto.
IMPOSTAZIONE DINAMICA DELL’AREA DI RILEVAMENTO
Con l’unità di controllo C202 MODBUS è possibile cambiare dinamicamente il campo di rilevamento selezionando in tempo reale una delle 8 configurazioni disponibili. Questa caratteristica risulta particolarmente utile nelle applicazioni mobili, come ad esempio AGV (Autonomous Guided Vehicles) e MIR (Mobile Industrial Robots).
CONFIGURAZIONE ETHERNET SICURA
Configurazione e gestione remota protette con i più avanzati protocolli di sicurezza (TLS).
INGRESSI DIGITALI
Due ingressi digitali a doppio canale che supportano le seguenti funzioni:
- segnale di riavvio
- segnale di muting
- attiva configurazione dinamica
- ripristino operativo del sistema
- segnale di arresto
Le funzioni seguenti possono essere usate a singolo canale:
- segnale di riavvio
- ripristino operativo del sistema
USCITE DI SICUREZZA
Due uscite di sicurezza a doppio canale per i segnali di rilevamento, sia relativi ad un singolo campo di rilevamento sia ad un gruppo o quattro uscite digitali OSSD usate singolarmente (non sicure) che possono essere configurate come:
- segnale di diagnostica del sistema
- feedback del segnale di riavvio
- segnale di feedback abilitazione muting
FUNZIONE MUTING
Il sistema può essere configurato per sospendere temporaneamente le funzioni di sicurezza di uno o più sensori, in modo da evitare lo stato di allarme nel caso di movimenti nel campo visivo.
Massima flessibilità.
Un’unità di controllo, da uno a sei sensori: da piccolo a grande, da semplice a complesso, una soluzione per ogni esigenza.
![](/_nuxt/img/configuration-1.4f32a92.png)
- Il rilevamento automatico dello sfondo consente al sistema di adattarsi al meglio ai cambiamenti delle condizioni dell’area di lavoro.
- Il software fornito in dotazione al sistema consente molteplici configurazioni: automatica assistita per aree di forma regolare e manuale per il monitoraggio di aree più complesse
- Muting programmabile: consente la creazione di aree ad intervento differenziato per consentire l’accesso all’operatore secondo le logiche produttive in condizioni di sicurezza.
![](/_nuxt/img/configuration-2.d7a2aad.png)

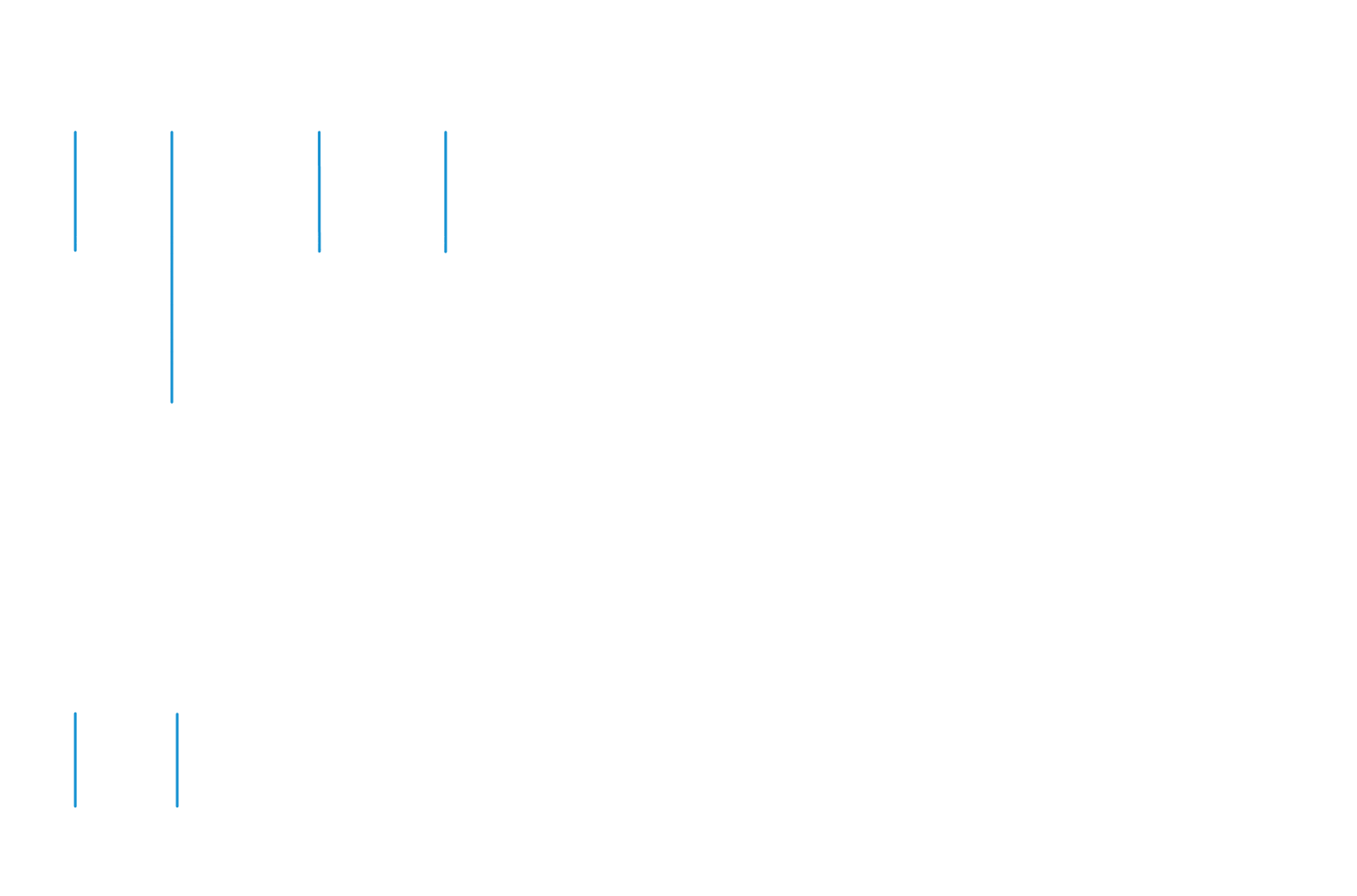

Senza SD
Con SD
![](/_nuxt/img/structureWithoutSd-it.697af62.png)
Dettagli tecnici
CONTROL UNIT 200 SERIES (C202A | C202B) | |
Uscite | 4 uscite digitali (OSSDs) o 2 uscite di sicurezza a doppio canale |
Uscite di sicurezza | Uscite high-side (con funzione di protezione estesa) Tensione max: 30 V cc | Corrente max: 0.4 A | Potenza max: 12 W |
Ingressi | 2 ingressi digitali TYPE3 a doppio canale con GND comune 4 ingressi digitali TYPE3 a singolo canale con GND comune [da FW 2.0.0 in poi] |
Interfaccia MODBUS | Interfaccia Ethernet per il monitoraggio dei dati in tempo reale |
Alimentazione | 24 V dc (20–28 V dc) Corrente max: 1 A (no OSSD) |
Consumo massimo | 5 W (no OSSD) |
Montaggio | Barra DIN |
Grado di protezione | IP20 |
Morsetti | Sezione: 1mm2 | Corrente max: 4 A con cavi da 1mm2 |
Configurazione del sistema | Ethernet, USB |
Dimensioni
Senza SD
Con SD
![](/_nuxt/img/dimension-side-withoutSd.850f4fc.png)
![](/_nuxt/img/dimension-front-withoutSd.46d1a8f.png)
