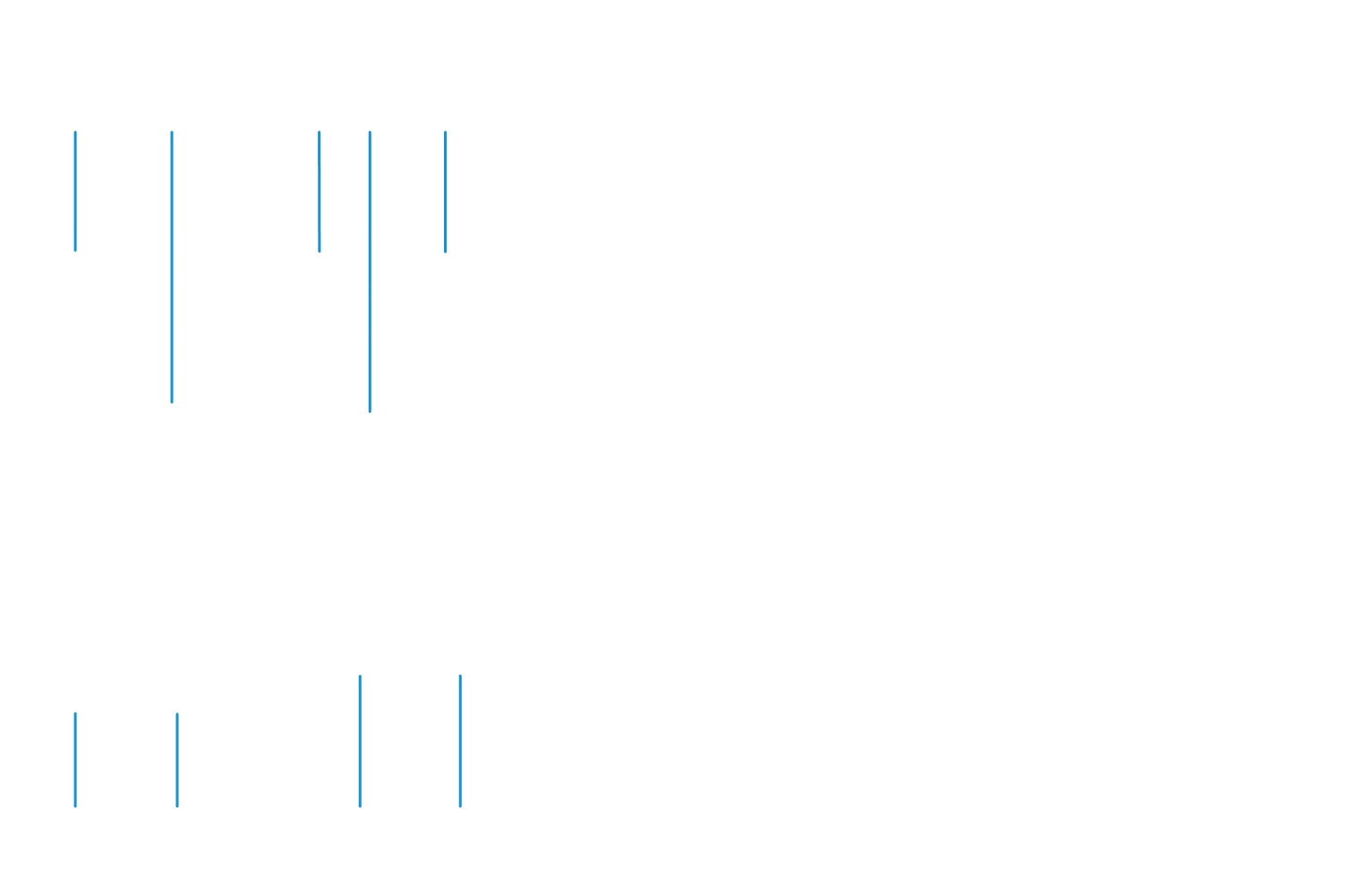

Senza SD
Con SD
  1. Home >
  2. Prodotti >
  3. Control unit >
  4. Unità di Controllo C201 FSoE

C201 è l'unità di controllo più avanzata
con la più ampia gamma di opzioni di comunicazione (FSoE, MODBUS e digital I/O)

Senza SD
Con SD

Scopri come configurare i nostri prodotti

Tutorial veloci per scoprire tutto.
Guarda i video tutorial

FIELDBUS DI SICUREZZA

Il Fieldbus permette la connessione tra l’unità di controllo e il PLC che controlla la macchina così da poter scambiare informazioni complesse come la posizione in tempo reale dell’operatore e consentire un’integrazione veloce con i Fieldbus presenti sui macchinari

IMPOSTAZIONE DINAMICA DELL’AREA DI RILEVAMENTO

Con l’unità di controllo C201 FSoE è possibile cambiare dinamicamente il campo di rilevamento selezionando in tempo reale una delle 32 configurazioni disponibili. Questa caratteristica risulta particolarmente utile nelle applicazioni mobili, come ad esempio AGV (Autonomous Guided Vehicles) e MIR (Mobile Industrial Robots).

CONFIGURAZIONE ETHERNET SICURA

Configurazione e gestione remota protette con i più avanzati protocolli di sicurezza (TLS).
INGRESSI DIGITALI

Due ingressi digitali a doppio canale che supportano le seguenti funzioni:

  • segnale di riavvio
  • segnale di muting
  • attiva configurazione dinamica
  • ripristino operativo del sistema
  • segnale di arresto

Le funzioni seguenti possono essere usate a singolo canale:

  • segnale di riavvio
  • ripristino operativo del sistema
USCITE DI SICUREZZA

Due uscite di sicurezza a doppio canale per i segnali di rilevamento, sia relativi ad un singolo campo di rilevamento sia ad un gruppo o quattro uscite digitali OSSD usate singolarmente (non sicure) che possono essere configurate come:

  • segnale di diagnostica del sistema
  • feedback del segnale di riavvio
  • segnale di feedback abilitazione muting

FUNZIONE MUTING
Il sistema può essere configurato per sospendere temporaneamente le funzioni di sicurezza di uno o più sensori, in modo da evitare lo stato di allarme nel caso di movimenti nel campo visivo.

Massima flessibilità.
Un’unità di controllo, da uno a sei sensori: da piccolo a grande, da semplice a complesso, una soluzione per ogni esigenza.

  • Il rilevamento automatico dello sfondo consente al sistema di adattarsi al meglio ai cambiamenti delle condizioni dell’area di lavoro.
  • Il software fornito in dotazione al sistema consente molteplici configurazioni: automatica assistita per aree di forma regolare e manuale per il monitoraggio di aree più complesse
  • Muting programmabile: consente la creazione di aree ad intervento differenziato per consentire l’accesso all’operatore secondo le logiche produttive in condizioni di sicurezza.
Senza SD
Con SD

Dettagli tecnici

CONTROL UNIT 200 SERIES (C201A-F | C201B-F)
Uscite 4 uscite digitali (OSSDs)
o 2 uscite di sicurezza a doppio canale
Uscite di sicurezza Uscite high-side (con funzione di protezione estesa)
Tensione max: 30 V cc | Corrente max: 0.4 A | Potenza max: 12 W
Ingressi 2 ingressi digitali TYPE3 a doppio canale con GND comune
4 ingressi digitali TYPE3 a singolo canale con GND comune [da FW 2.0.0 in poi]
Interfaccia Fieldbus Ethernet based safety fieldbus (Safety over EtherCAT® FSoE)
Interfaccia MODBUS Interfaccia Ethernet per il monitoraggio dei dati in tempo reale
Alimentazione 24 V dc (20–28 V dc) Corrente max: 1 A (no OSSD)
Consumo massimo 5 W (no OSSD)
Montaggio Barra DIN
Grado di protezione IP20
Morsetti Sezione: 1mm2 | Corrente max: 4 A con cavi da 1mm2
Configurazione del sistema Ethernet, USB
Scopri tutta la documentazione
Vai su Inxpect Tools per accedere a tutta la documentazione tecnica, al software di configurazione e a molti altri strumenti utili per i prodotti Inxpect.
Dimensioni
