S201A-WL Advanced FOV
9m
Range sensor
4s
Restart timeout
4m/s
Max target speed
20°
Vertical plane
RCS
Selectable
Erweitertes Sichtfeld (asymmetrisches oder korridor förmiges Sichtfeld) mit erweiterter Reichweite von 9 m für eine größere Modularität bei allen industriellen Anwendungen.
Erfassungsbereiche
0 - 5m
[Mindestabstand. 0.2m]
Horizontalebene: 10-100°
Vertikalebene: 20°
5 - 9m
Horizontalebene: 10-40°
Vertikalebene: 20°

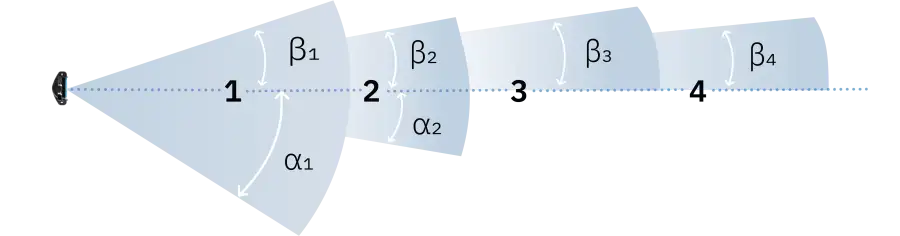

Asymmetrical FOV
[0-5m] α: 0°-50° β: 0°-50°
[5-9m] α: 0°-20° β: 0°-20°
[0-5m] α: 0°-50° β: 0°-50°
[5-9m] α: 0°-20° β: 0°-20°

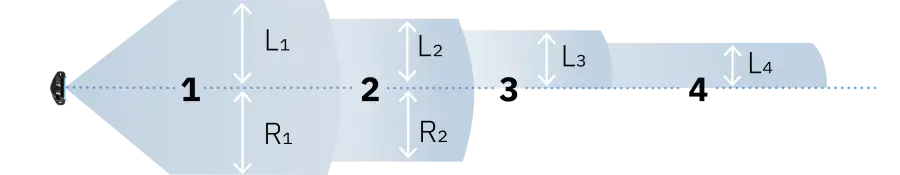

Corridor FOV
[0-5m] L + R ≥ 20cm
[5-9m] L + R ≥ 30cm
[0-5m] L + R ≥ 20cm
[5-9m] L + R ≥ 30cm
Vier unabhängige Erfassungsfelder
Vier unabhängige Erfassungsfelder mit frei einstellbarem Winkel mit einem maximalen Gesamtabstand von 9 m. Der Öffnungswinkel jedes Feldes ist dynamisch in 5°-Schritten über einen Bereich von 10° bis 100° (zwischen 0,5 und 5 m) und über einen Bereich von 10° bis 40° (zwischen 5 und 9 m) einstellbar.
Asymmetrical FOV
α ≠ β
α ≠ β
Corridor FOV
α = β = 50°
α = β = 50°
Lernen Sie, wie einfach es ist, unsere Produkte einzurichten.
Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten. Video-Tutorials anschauenLernen Sie, wie einfach es ist, unsere Produkte einzurichten. Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten.
Sicherheitsfunktionen
Zugangsschutz
Erste Sicherheitsfunktion: ein virtuelles 3D-Feld mit variabler Öffnung und bis zu vier verschiedenen Erkennungsfelder, die ein sicheres Signal zur Steuerung von Maschinen bereitstellt.
WIEDERANLAUFSPERRE
Zweite Sicherheitsfunktion: sichere Anwesenheitserkennung, um den Wiederanlauf von Maschinen zu verhindern, solange sich Bediener im Gefahrenbereich aufhalten.
VIER KONFIGURIERBARE ERKENNUNGSFELDER
Jeder Sensor unterstützt bis zu vier verschiedene Erkennungsfelder in 3D, jeweils mit einem separaten Sicherheitsausgang.
ERWEITERTES SICHTFELD
Der Sensor S201A-WL hat ein erweitertes Sichtfeld, d.h. der Benutzer kann wählen, ob er ein symmetrisches FOV, ein asymmetrisches FOV (asymmetrische Winkel in Bezug auf die zentrale Achse des Sensors) oder ein Korridor FOV (mit seitlichem Ausschnitt, wo es die Anwendung erfordert, nutzt. Mehr und mehr Modularität für alle industriellen Anwendungen!
ERKENNUNG STATISCHER OBJEKTE
Diese Option ermöglicht die Erkennung von statischen Objekten in dem Bereich, in dem die Sicherheitsfunktion zur Verhinderung eines Neustarts aktiviert ist. Auf diese Weise wird verhindert, dass das mobile Fahrzeug neu startet, wenn sich Hindernisse in dem Bereich befinden.
GESCHWINDIGKEIT
Der S201A-WL unterstützt höhere Geschwindigkeiten: Er unterstützt bis zu 4 m/s. Diese Eigenschaft wird in Bereichen wie Erdarbeiten, Eisenbahn, Bergbau und Landwirtschaft benötigt.
RCS WÄHLBAR
Das RCS des Ziels kann für die Sicherheit von Menschen oder die Kollision mit anderen Objekten gewählt werden. Die benutzerdefinierte Zielerfassung ist eine Sicherheitsfunktion, die den Zugang von einem oder mehreren Objekten mit bestimmten RCS-Werten erkennt.
ROBUST GEGEN UMWELTEINFLÜSSE
Inxpect Radare sind extrem robust gegen Rauch, Wasserspritzer, Staub und Fertigungsabfälle sowie völlig immun gegen optische Störungen. Dies ermöglicht eine erhebliche Reduzierung von Fehlalarmen.
WIEDERANLAUFZEIT
4s ist die Mindestzeit, die benötigt wird, um die Sicherheitsfunktion der Wiederanlaufsperre auszuführen.
Technische Details
| SMART SENSOR 200 SERIES (S201A-WL) | |
| Frequenz | Millimeterwellen-V-Band: 60 GHz |
| Anschlüsse | Zwei 5-pin M12 Anschlüsse (1 male und 1 female) |
| CAN-Bus-Abschlusswiderstand | 120 Ω (nicht mitgeliefert, zur Installation mit Abschlussstecker) |
| Stromversorgung | 12 V dc ± 20%, durch Steuerungseinheit |
| Energieverbrauch | 2.2 W |
| Stärke des Schutzes | IP67 |
| Betriebstemperatur | von-30 bis +60 °C (-22 bis +140 °F) |
| Gehäusematerial | Sensor: PA66 (vorne) + Aluminium (hinten) | Halterung: PA66 und Glasfaser (GF) |
Abmessungen
