C202
MODBUS

Ohne SD
Mit SD
  1. Home >
  2. Produkte >
  3. Control units >
  4. C202 MODBUS

C202 besitzt sowohl USB- als auch Ethernet
Kommunikationsschnittstellen und bietet lokale und ferngesteuerte Konfigurationsmöglichkeiten (MODBUS und digitale E/A).

Ohne SD
Mit SD

Lernen Sie, wie einfach es ist, unsere Produkte einzurichten.

Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten. Video-Tutorials anschauenLernen Sie, wie einfach es ist, unsere Produkte einzurichten. Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten.
Video-Tutorials anschauen

DYNAMISCHE EINSTELLUNG DER ERKENNUNGSFELDER

Mit dem C202 MODBUS ist es möglich, das Erfassungsfeld dynamisch zu ändern, indem in Echtzeit eine der 8 verfügbaren Konfigurationen ausgewählt wird. Diese Funktion ist besonders nützlich bei mobilen Anwendungen, wie AGV (Autonomous Guided Vehicles) und MIR (Mobile Industrial Robots) Anwendungen.

SICHERE ETHERNET-KONFIGURATION

Fernkonfiguration und -verwaltung, geschützt durch Cybersicherheitsprotokolle nach Industriestandard.
DIGITALEINGÄNGE

Zwei zweikanalige Eingänge, die die folgenden Funktionen unterstützen:

  • Wiederanlaufsignal
  • Muting-Signal
  • Dynamische Konfigurationsumschaltung
  • Systemwiederherstellung
  • Stoppsignal

Die folgenden Funktionen können auch als Einzelkanal verwendet werden:

  • Wiederanlaufsignal
  • Systemwiederherstellung

SICHERHEITSAUSGÄNGE

Zwei zweikanalige Sicherheitsausgänge für das Erfassungssignal, entweder für ein oder mehrere Erfassungsfelder oder vier digitale OSSD-Ausgänge, die einzeln verwendet werden (nicht sicher) und wie folgt konfiguriert werden können:

  • Systemdiagnose-Signal
  • Neustart-Rückmeldesignal
  • Muting-Freigabe-Rückmeldesignal
MUTING-FUNKTION
Das System kann so konfiguriert werden, dass es die Funktion eines oder mehrerer Sensoren vorübergehend überbrückt werden, um einen Alarmzustand zu vermeiden, wenn sich eine Bewegung in deren Sichtfeld befindet.

Maximale Flexibilität.
Eine Steuereinheit, von einem bis sechs Sensoren: klein bis groß, einfach bis komplex, eine Lösung für jede Anforderung.

  • Die automatische Hintergrund-Erkennung und -Entfernung ermöglicht es dem System, sich an sich ändernde Bedingungen im Arbeitsbereich anzupassen.
  • Die mit dem System mitgelieferte Software stellt verschiedene Konfigurationsmöglichkeiten bereit: automatisch - mit Assistent für einfach geformte Bereiche und manuell für die Überwachung komplexerer Bereiche.
  • Programmierbare Muting-Funktion: ermöglicht das Festlegen von Bereichen mit unterschiedlichem Ansprechverhalten, um dem Bedienungspersonal im Bedarfsfall den Zugang zur Maschine unter sicheren Bedingungen zu gestatten.
Ohne SD
Mit SD

Technische Details

CONTROL UNIT 200 SERIES (C202A | C202B)
Ausgänge 4 Ausgänge Signalvermittlungsgeräte (OSSDs) oder 2 zweikanalige Sicherheitsausgänge
Sicherheitsausgänge High-Side-Ausgänge (mit erweiterter Schutzfunktion)
Max. Spannung: 30 V dc | Max. Strom: 0.4 A | Max. Leistung: 12 W
Eingänge 2 Zweikanal-TYPE3-Digitaleingänge mit gemeinsamem GND
4 einkanalige TYPE 3-Digitaleingänge mit gemeinsamem GND [ab FW 2.0.0]
MODBUS-Schnittstelle Ethernet Schnittstelle für Echtzeit Datenüberwachung
Energieversorgung 24 V dc (20–28 V dc) Maximalspannung: 1 A (kein OSSD)
Maximaler Stromverbrauch 5 W (kein OSSD)
Zusammenbau DIN guide
Stärke des Schutzes IP20
Terminals Sektion: 1 mm2 | Maximalspannung: 4 A mit 1 mm2 Kabeln
System Konfiguration Ethernet, USB
Holen Sie sich die gesamte Dokumentation
Gehen Sie zu Inxpect Tools, um technische Dokumentationen, die Konfigurationssoftware und weitere Dokumente und Anwendungen für Ihr Inxpect Produkt zu erhalten.

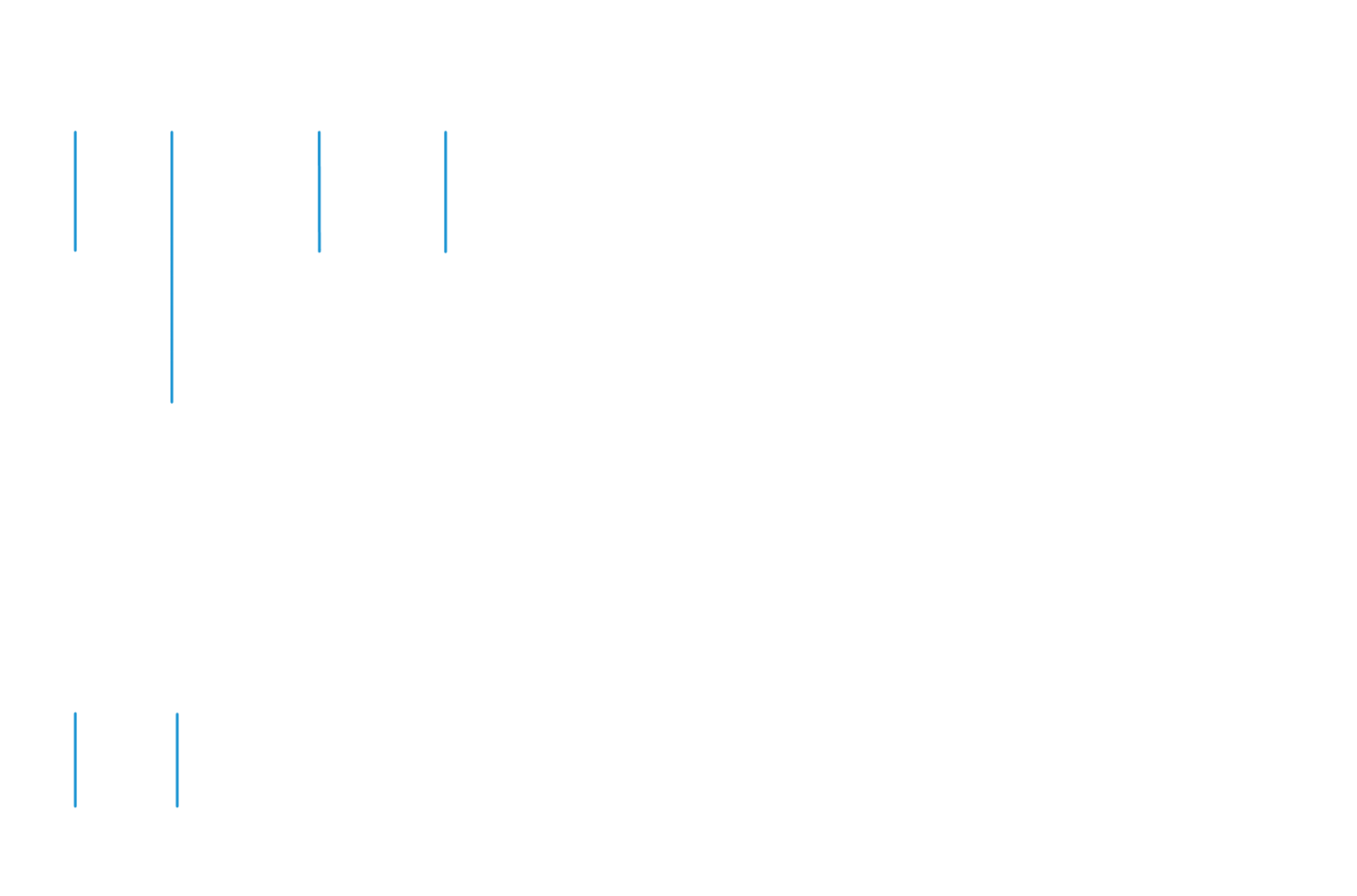

ABMESSUNGEN
Ohne SD
Mit SD
