C201 FSoE

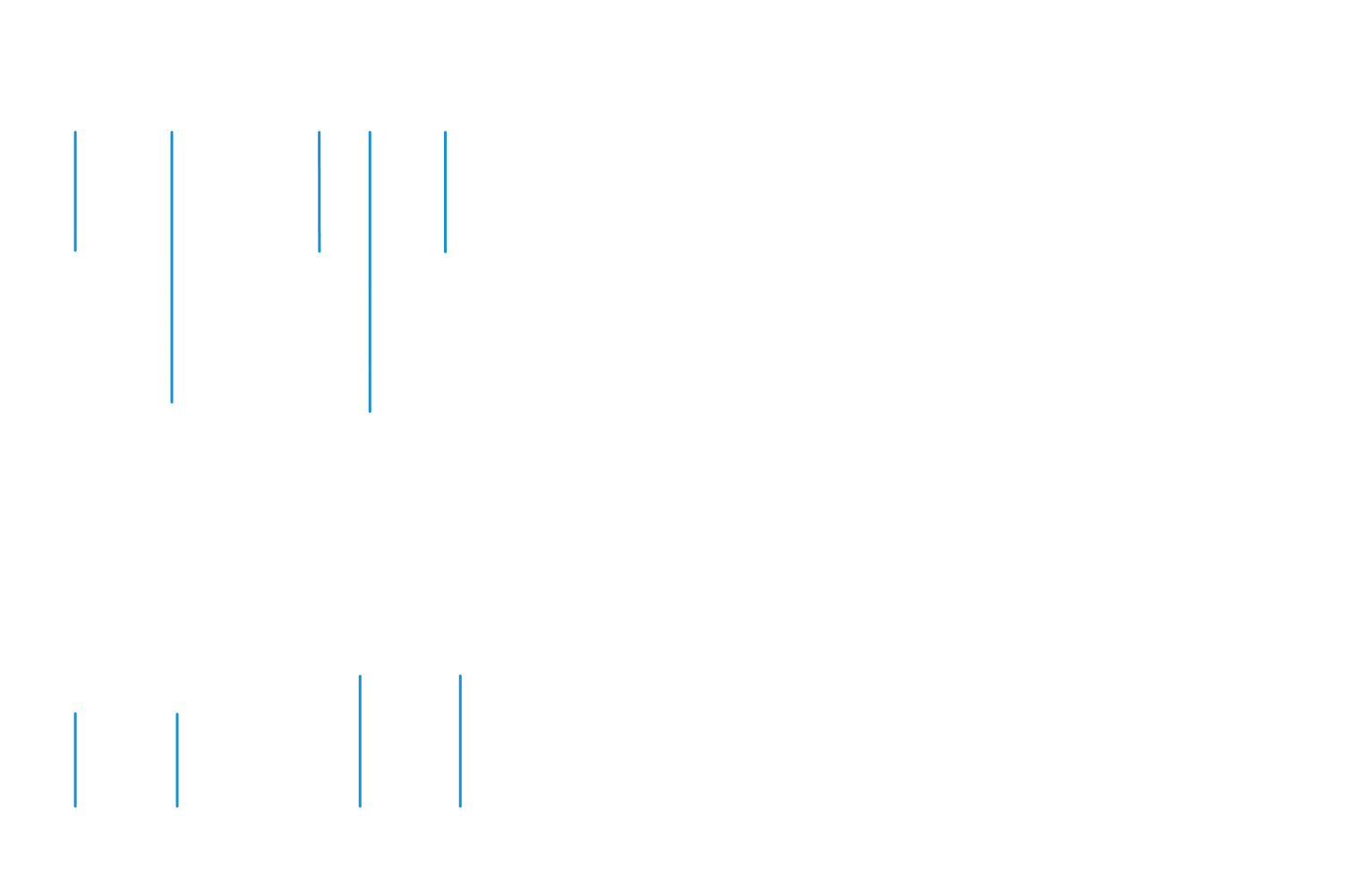

Ohne SD
Mit SD
C201 ist das fortschrittlichste Steuergerät
mit der größten Auswahl an Kommunikationsmöglichkeiten (FSoE, MODBUS und digitale E/A).
Ohne SD
Mit SD
Lernen Sie, wie einfach es ist, unsere Produkte einzurichten.
Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten. Video-Tutorials anschauenLernen Sie, wie einfach es ist, unsere Produkte einzurichten. Diese kurzen Tutorials sind dazu da, um Ihnen einen Einblick in unsere Smart Sensoren zu geben. Schauen Sie zu, lernen Sie, und werden Sie in kürzester Zeit zum Experten.
SICHERHEITS-FELDBUS
Der Ethernet-Feldbus ermöglicht die Verbindung zwischen der Steuereinheit und der SPS, die die Maschine steuert, um komplexe Informationen, wie z. B. die Position des Bedieners in Echtzeit, auszutauschen, was eine schnelle Integration mit Maschinenfeldbussen ermöglicht.
DYNAMISCHE EINSTELLUNG DER ERKENNUNGSFELDER
Mit dem C201 FSoE ist es möglich, das Erfassungsfeld dynamisch zu ändern, indem in Echtzeit eine der 32 verfügbaren Konfigurationen ausgewählt wird. Diese Funktion ist besonders nützlich bei mobilen Anwendungen, wie AGV (Autonomous Guided Vehicles) und MIR (Mobile Industrial Robots) Anwendungen.
SICHERE ETHERNET-KONFIGURATION
Fernkonfiguration und -verwaltung, geschützt durch Cybersicherheitsprotokolle nach Industriestandard.
DIGITALEINGÄNGE
Zwei zweikanalige Eingänge, die die folgenden Funktionen unterstützen:
- Wiederanlaufsignal
- Muting-Signal
- Dynamische Konfigurationsumschaltung
- Systemwiederherstellung
- Stoppsignal
Die folgenden Funktionen können auch als Einzelkanal verwendet werden:
- Wiederanlaufsignal
- Systemwiederherstellung
SICHERHEITSAUSGÄNGE
Zwei zweikanalige Sicherheitsausgänge für das Erfassungssignal, entweder für ein oder mehrere Erfassungsfelder oder vier digitale OSSD-Ausgänge, die einzeln verwendet werden (nicht sicher) und wie folgt konfiguriert werden können:
- Systemdiagnose-Signal
- Neustart-Rückmeldesignal
- Muting-Freigabe-Rückmeldesignal
MUTING-FUNKTION
Das System kann so konfiguriert werden, dass es die Funktion eines oder mehrerer Sensoren vorübergehend überbrückt werden, um einen Alarmzustand zu vermeiden, wenn sich eine Bewegung in deren Sichtfeld befindet.
Maximale Flexibilität.
Eine Steuereinheit, von einem bis sechs Sensoren: klein bis groß, einfach bis komplex, eine Lösung für jede Anforderung.
- Die automatische Hintergrund-Erkennung und -Entfernung ermöglicht es dem System, sich an sich ändernde Bedingungen im Arbeitsbereich anzupassen.
- Die mit dem System mitgelieferte Software stellt verschiedene Konfigurationsmöglichkeiten bereit: automatisch - mit Assistent für einfach geformte Bereiche und manuell für die Überwachung komplexerer Bereiche.
- Programmierbare Muting-Funktion: ermöglicht das Festlegen von Bereichen mit unterschiedlichem Ansprechverhalten, um dem Bedienungspersonal im Bedarfsfall den Zugang zur Maschine unter sicheren Bedingungen zu gestatten.
Ohne SD
Mit SD
Technische Details
| CONTROL UNIT 200 SERIES (C201A-F | C201B-F) | |
| Ausgänge | 4 Ausgänge Signalvermittlungsgeräte (OSSDs) oder 2 zweikanalige Sicherheitsausgänge |
| Sicherheitsausgänge | High-Side-Ausgänge (mit erweiterter Schutzfunktion) Max. Spannung: 30 V dc | Max. Strom: 0.4 A | Max. Leistung: 12 W |
| Eingänge | 2 Zweikanal-TYPE3-Digitaleingänge mit gemeinsamem GND 4 einkanalige TYPE 3-Digitaleingänge mit gemeinsamem GND [ab FW 2.0.0] |
| Feldbus-Schnittstelle | Ethernet-basierte Sicherheitsfeldbusschnittstelle (Safety over EtherCAT® FSoE) |
| MODBUS-Schnittstelle | Ethernet Schnittstelle für Echtzeit Datenüberwachung |
| Energieversorgung | 24 V dc (20–28 V dc) Maximalspannung: 1 A (kein OSSD) |
| Maximaler Stromverbrauch | 5 W (kein OSSD) |
| Zusammenbau | DIN guide |
| Stärke des Schutzes | IP20 |
| Terminals | Sektion: 1 mm2 | Maximalspannung: 4 A mit 1 mm2 Kabeln |
| System Konfiguration | Ethernet, USB |
ABMESSUNGEN
Ohne SD
Mit SD
